高密度互连板的采购困境
随着5G通信、人工智能、智能终端等领域对电子设备提出更高集成度与更小体积的要求，HDI三阶线路板已成为高端电子产品的“心脏”。然而，对于许多工程师与采购经理而言，寻找一家能稳定生产高密度、高可靠性HDI三阶板的厂家并非易事：
工艺门槛高：三阶盲埋孔技术涉及多次压合、对位精度与电镀均匀性要求极高，部分厂家难以保证良率；
交付周期长：复杂叠层设计导致生产周期拉长，若厂家管理不善，极易延误项目进度；
品质不稳定：通断测试、阻抗控制、可靠性试验环节若缺乏严格管控，将直接影响产品使用寿命。
面对这些痛点，选择一家技术过硬、响应迅速、品质可靠的PCB供应商变得尤为关键。
创盈电路：专注高多层HDI三阶线路板定制

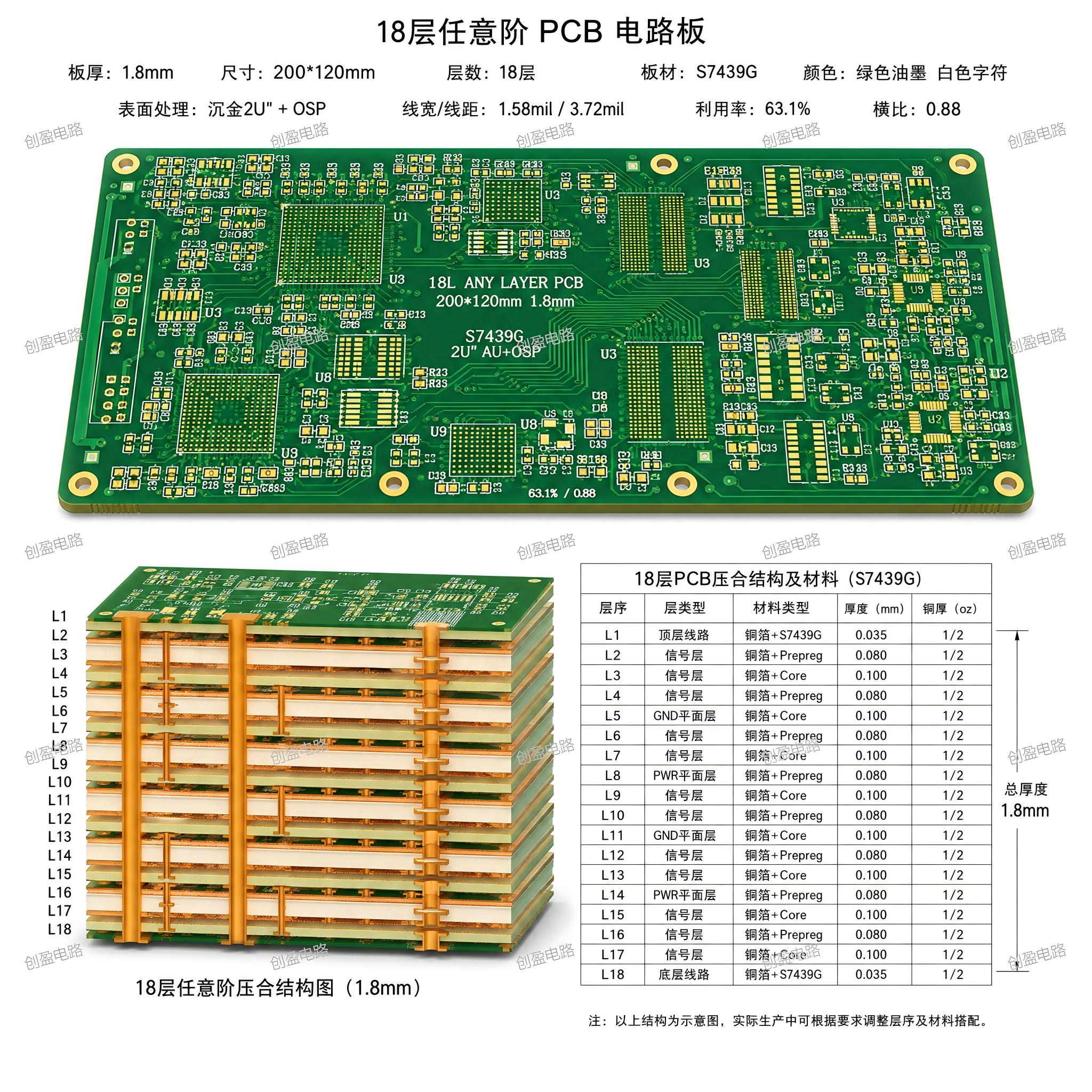

作为深耕高端PCB制造领域多年的专业厂家，创盈电路在高密度互连板定制方面积累了丰富的工程经验与生产资源，尤其在HDI三阶盲埋孔、任意层互连等高难度工艺上具备显著优势。

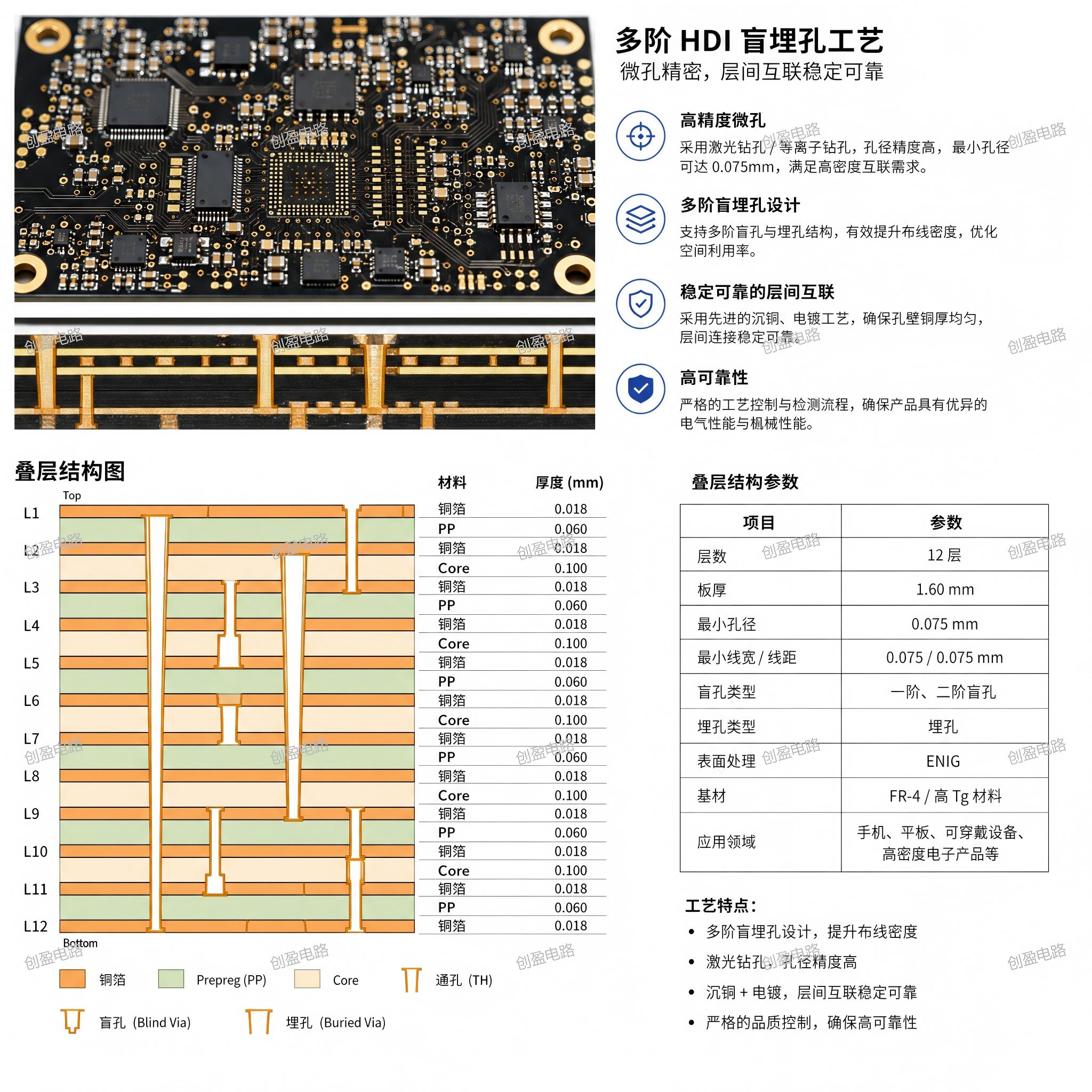

技术实力：破解三阶盲埋孔工艺极限
精密压合技术：采用进口压机与多层对位系统，确保每一层线路与盲埋孔的对位精度控制在±25μm以内，有效避免短路与开路风险。
高纵横比电镀：针对三阶HDI板的微孔电镀，我们配备脉冲电镀设备，实现孔铜厚度均匀、可靠性达到IPC-6012 Class 3标准。
激光钻孔能力：支持0.1mm微钻孔，孔径公差±0.025mm，可满足高频信号传输对阻抗一致性的苛刻要求。
产能与交付：稳定支撑大批量需求
月产能达50,000平方米，其中高多层板占比超过60%；
智能排产系统：实现从接单到出货的全流程可视化，标准交期缩短至7-10天，加急打样最快48小时交付；
多工厂协同：深圳、东莞、江西三基地联动，提升供应链韧性，保障客户项目进度。
品质体系：严苛检测是底线
通过ISO 9001、IATF 16949、UL、RoHS等多项国际认证；
100%电气测试：飞针测试与通用测试并举，确保线路无误；
可靠性实验室：具备热冲击、高低温循环、绝缘电阻测试能力，模拟产品长期服役环境。
客户案例：让复杂设计变为现实

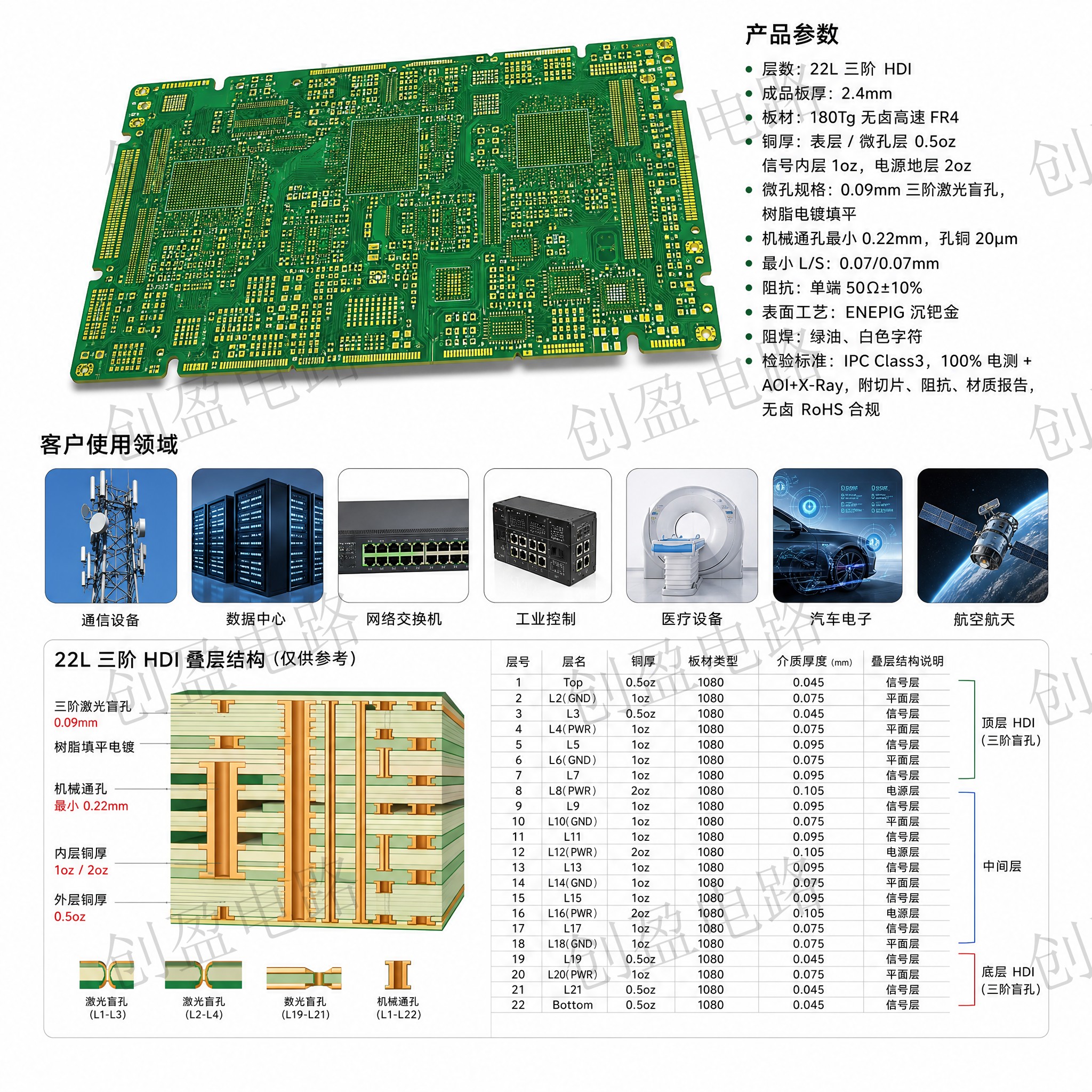

案例一：5G基站核心板卡
客户需求：20层HDI三阶板，含0.15mm埋孔与0.1mm盲孔，阻抗误差需控制在±8%以内。
创盈电路方案：通过多次试压与激光孔参数优化，最终实现一次良率95%以上，交付周期较行业平均缩短15%。
案例二：医疗影像设备主控板
客户需求：高密度布线（最小线宽/线距3.5mil/3.5mil）
创盈电路方案：采用低粗糙度铜箔与动态蚀刻技术，成功通过全部测试指标，赢得客户长期订单。
为什么选择创盈电路作为您的PCB供应商？
| 选择维度 | 创盈电路优势 |
|---|---|
| 工艺能力 | HDI三阶、任意层互连、高频高速材料兼容 |
| 品质管控 | 100%电气测试、可靠性实验室、数据追溯系统 |
| 响应速度 | 24小时工程对接， |
| 价格策略 | 批量梯度报价，打样付费合理 |
| 售后服务 | 技术支持团队随时响应，质量问题48小时处理 |
立即开启您的定制之旅
还在为HDI三阶线路板的工艺难题发愁？
创盈电路电子为您提供从技术预审、免费打样到批量交付的一站式服务。
免费工程咨询：我们的资深工程师将根据您的设计文件，提供专业的可制造性评估与优化建议；
合作无忧保障：所有产品均附出厂测试报告，并提供质保期内的技术支持。
