你是否正因复杂的HDI盲埋孔设计而面临生产瓶颈？
在5G通信、AI服务器、高端医疗器械等领域，工程师的设计正变得越来越精密。层数飙升，线宽线距持续缩小，特别是HDI盲埋孔工艺，成为了产品能否成功实现高性能、小型化的关键。然而，许多项目却卡在了PCB制造环节：
工艺门槛高： 三阶甚至更高阶的盲埋孔、盘中孔（Via-in-Pad）工艺，对电镀填孔能力、叠孔对准精度提出了严苛挑战。许多普通板厂望而却步。
良率不稳定： 盲埋孔设计的节点复杂，一阶孔偏离、树脂塞孔凹陷等问题频发，导致良品率低，交付周期失控。
沟通成本高： 面对复杂的工程文件，缺乏经验的板厂需要多次沟通确认，甚至返修，严重拖慢项目进度。
当您的设计寸步难行，别让“制造难”成为创新的天花板。选择一家真正懂HDI、能做高精密多层板的专业制造商，能让难题迎刃而解。
我们如何用工程能力，让复杂设计变简单？
创盈电路，深耕高多层电路板制造多年，始终将工程能力视为品牌的核心竞争力。我们不做简单的“来料加工”，而是您的PCB制造顾问。
针对HDI盲埋孔板的三大核心能力：

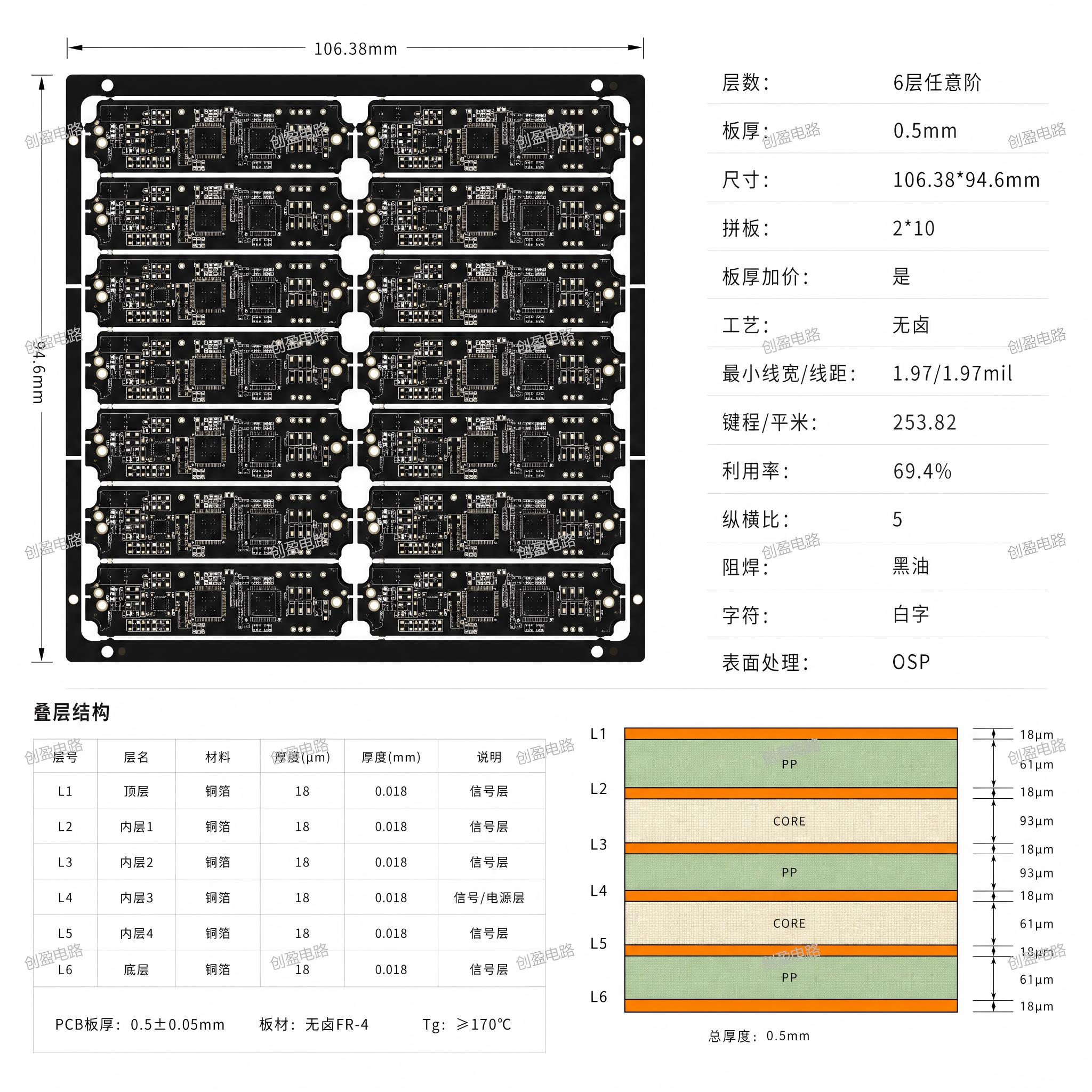

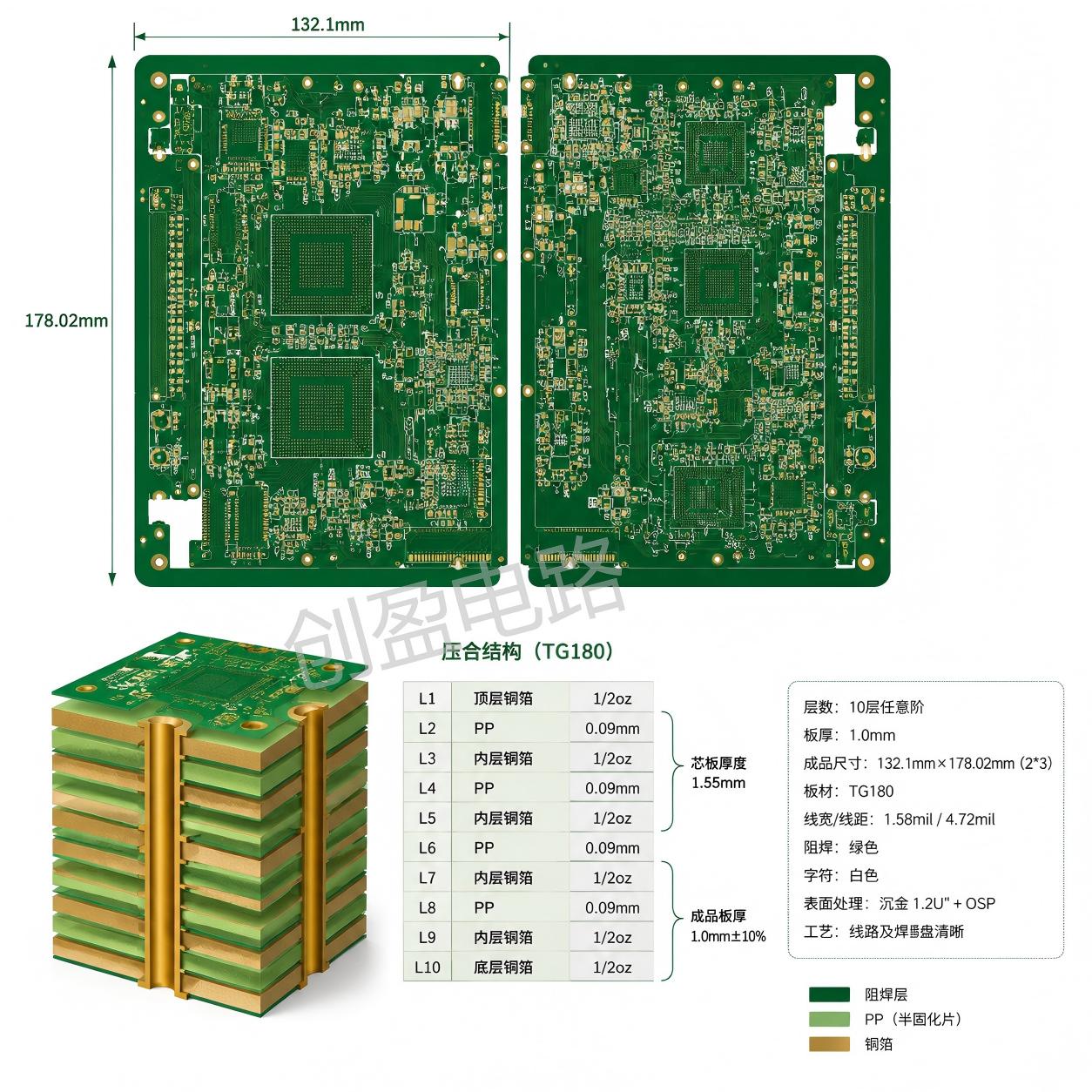

精湛的任意阶HDI工艺： 我们不仅精通标准的盲埋孔板（如四层、六层），更具备量产二阶、三阶以及任意层互连（Anylayer）HDI板的能力。通过先进的激光钻孔、脉冲电镀技术，实现深孔电镀的均匀性和可靠性，让您的叠层设计精准落地。
完美的盘中孔工艺： 我们采用树脂塞孔+电镀填平技术，有效消除Via-in-Pad工艺带来的气泡、凹陷问题，确保焊盘表面的平整度，为BGA等精密元器件的贴装提供完美基础，提升焊接良率。
极致的叠孔对准精度： 采用高精度CCD自动对位系统和先进控制算法，确保多次压合后，各层盲埋孔之间的对准精度控制在±0.05mm以内，有效避免因对位偏差导致的阻抗异常或开路风险。
不只是资质认证，更是客户信赖的见证
实力不在声明里，而在解决方案里。创盈电路已通过ISO9001、UL、IATF16949等国际权威认证，这是我们进入全球供应链的“通行证”，更是规范生产的底线。
客户案例（为保护隐私，已脱敏处理）：
某全球Top 5的5G通信企业： 需要一款16层、含有三阶HDI盲埋孔结构的主板。面对严苛的CPK（过程能力指数）要求，我们通过优化叠孔方案和电镀参数，最终在保证电性能的同时，将交付周期缩短了15%，赢得了客户“最佳交付奖”。
国产高端医疗器械项目： 客户设计了一款小尺寸、高密度互连的超声控制板。我们凭借对微小孔和细线路工艺的深刻理解，一次性通过了工程认可（即无需多次工程验证），帮助客户产品提前3个月上市。
您的下一款高精度设计，交给我们来落地
技术创新的速度，不该被制造延误。我们深知，您需要的不只是一块板子，而是一个能解决工程难题、确保按时交付的合作伙伴。
选择创盈电路，您将获得：
快速打样与批量交付： 样品最快支持24小时加急、批量生产8-12天交付。支持多种特殊工艺（如埋铜块、阻抗控制、金手指等）。
一站式服务闭环： 从板材选型、叠层设计咨询到最终成品测试，全流程专人跟进，让您省心、省力。
别再让“制造难”拖累创新。立即联系我们，获取专属的HDI盲埋孔板解决方案！
