在电子产品开发过程中，PCB（Printed Circuit Board，印刷电路板）打样是不可或缺的一环。无论是初创公司还是大型企业，都希望在保证质量的前提下控制成本。然而，PCB打样的价格往往因多种因素而波动，这让许多开发者感到困惑。那么，哪些因素真正影响了PCB打样的成本？ 本文将深入解析这些关键因素，帮助您在打样过程中做出更明智的决策。
1. 板材类型：基础材料的选择
PCB的基材是决定其性能和成本的核心因素之一。常见的板材类型包括FR-4、高频板材、铝基板等。FR-4 是最常用的材料，因其性价比高而广受欢迎。然而，如果您的设计需要更高的导热性或高频性能，可能需要选择更昂贵的材料，如铝基板或聚四氟乙烯（PTFE）板材。板材的选择直接影响成本，因此在满足设计需求的前提下，选择合适的材料至关重要。
2. 层数：复杂度的体现

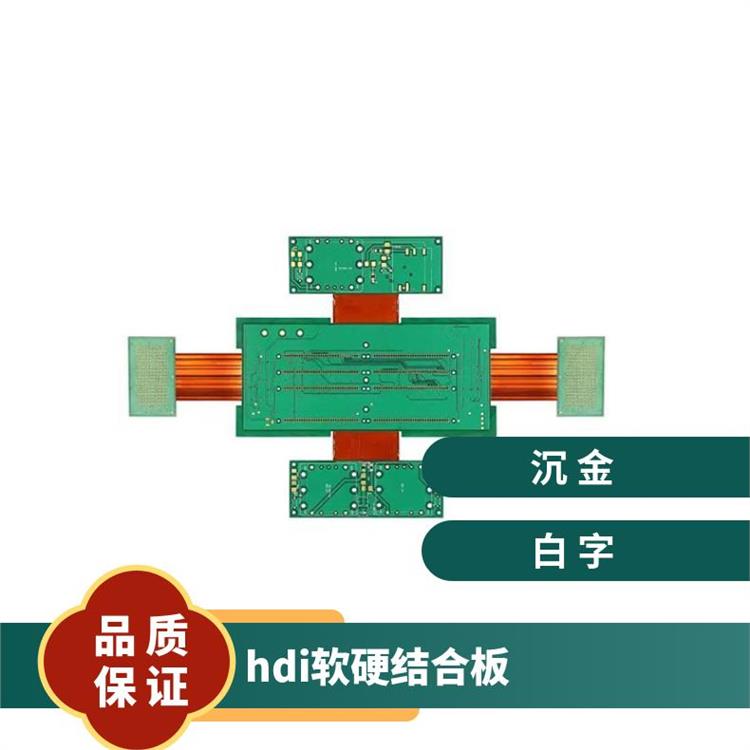

PCB的层数越多，生产工艺越复杂，成本自然越高。单面板和双面板的价格相对较低，适合简单的电路设计。而多层板（如4层、6层或更多） 则需要更复杂的工艺，包括层压、钻孔和互连等步骤，因此价格显著增加。如果您需要设计高密度互连（HDI）板，成本将进一步上升。因此，在设计初期，合理规划层数可以有效控制成本。
3. 尺寸与形状：面积与特殊需求的权衡
PCB的尺寸和形状也是影响价格的重要因素。面积越大，材料消耗越多，成本自然越高。此外，如果您的设计需要非标准形状（如圆形、异形），可能需要额外的切割和加工步骤，这也会增加成本。因此，在满足功能需求的前提下，尽量优化设计以减少面积和复杂性。
4. 线宽/线距：精度与工艺要求
线宽和线距是指PCB上导线之间的宽度和间距。更小的线宽和线距需要更高的制造精度，这意味着更先进的设备和技术，从而导致成本上升。例如，线宽/线距为3/3 mil（千分之一英寸）的PCB比6/6 mil的PCB更昂贵。如果您的设计对精度要求不高，适当放宽线宽/线距可以显著降低成本。
5. 表面处理：保护与性能的平衡
表面处理不仅影响PCB的外观，还关乎其性能和耐用性。常见的表面处理方式包括喷锡（HASL）、沉金（ENIG）、OSP（有机可焊性保护膜） 等。沉金处理因其优良的焊接性能和抗氧化能力而广受欢迎，但成本也相对较高。相比之下，喷锡处理价格较低，但可能不适用于高精度设计。选择合适的表面处理方式可以在性能与成本之间找到平衡。
6. 孔径与孔数：钻孔工艺的复杂性
PCB上的孔径和孔数直接影响钻孔工艺的复杂性和成本。更小的孔径和更多的孔数需要更精细的钻孔技术，这通常意味着更高的设备损耗和更长的加工时间。此外，盲孔和埋孔的设计也会增加成本。因此，在设计过程中，尽量减少孔数和优化孔径分布可以有效降低打样费用。
7. 特殊工艺：额外需求的开支
如果您的设计需要特殊工艺，如阻抗控制、金手指、盲埋孔 等，成本将显著增加。这些工艺需要额外的设备和技术支持，因此价格较高。在满足设计需求的前提下，尽量避免不必要的特殊工艺可以节省开支。
8. 订单数量：规模经济的作用
PCB打样的价格通常与订单数量密切相关。批量生产可以分摊固定成本，从而降低单价。然而，对于打样阶段，订单数量通常较小，因此单价较高。如果您计划进行大规模生产，可以在打样后与制造商协商批量生产的价格。
9. 交货时间：速度与成本的权衡
紧急订单通常需要制造商优先处理，这可能导致额外费用。标准交货时间通常为5-7天，而加急服务可能将时间缩短至24-48小时，但价格也会相应提高。因此，合理安排时间可以避免不必要的加急费用。
10. 制造商选择：质量与成本的平衡
不同的制造商在设备、技术和服务水平上存在差异，这直接影响价格。选择一家经验丰富、设备先进的制造商 可以确保产品质量，但价格可能较高。而小型制造商可能提供更优惠的价格，但在质量控制上可能存在风险。因此，在选择制造商时，需要综合考虑质量、价格和服务。
