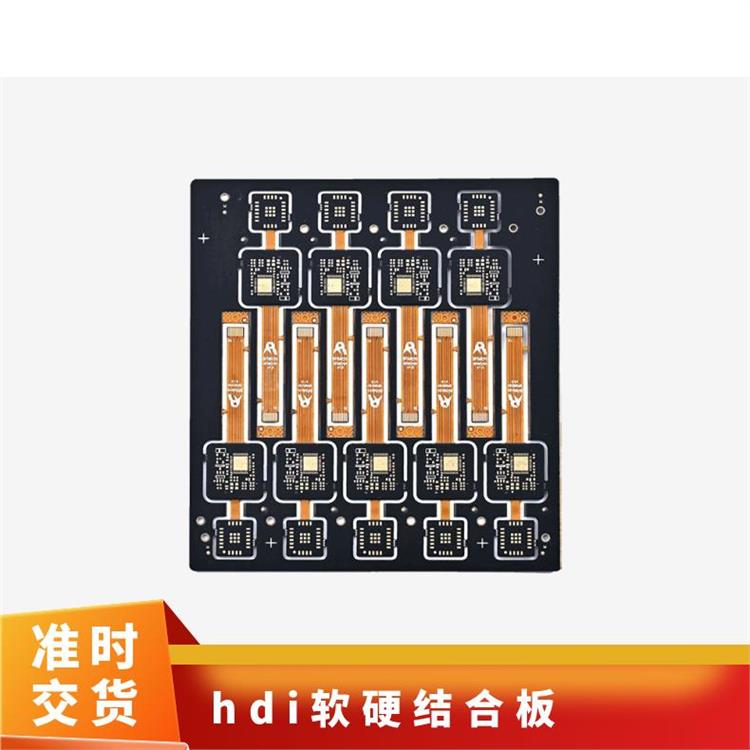

在现代电子产品的开发过程中，PCB（Printed Circuit Board，印刷电路板）打样是一个至关重要的环节。无论是初创企业还是大型制造公司，PCB打样都是验证设计可行性和优化产品性能的关键步骤。本文将详细解析PCB打样从设计到成品的完整流程，帮助读者全面了解这一复杂但高效的过程。
1. 设计阶段：从概念到图纸
PCB打样的第一步是设计阶段。这个阶段的核心任务是将电路设计转化为可制造的PCB图纸。设计师需要根据产品的功能需求，使用专业的PCB设计软件（如Altium Designer、KiCad等）进行电路布局和布线。
设计要点包括：
-
电路原理图设计：明确电路功能，绘制电路原理图。
-
元器件选型：根据电路需求选择合适的元器件，并确保其封装与PCB兼容。
-
布局优化：合理安排元器件位置，减少信号干扰和布线长度。
-
设计规则检查（DRC）：使用软件工具检查设计是否符合制造要求，避免短路、断路等问题。
设计完成后，生成Gerber文件（包含各层电路信息的制造文件）和钻孔文件，这是PCB制造的基础。2. 文件审核：确保设计的可制造性
在设计文件提交给PCB制造商之前，文件审核是必不可少的环节。这一步骤的目的是确保设计文件符合制造工艺要求，避免因设计问题导致的返工或失败。
审核内容包括：
-
Gerber文件的完整性：检查所有层是否齐全，文件格式是否正确。
-
线宽和间距：确认线宽和间距是否满足制造商的最小要求。
-
焊盘和过孔：检查焊盘和过孔的设计是否符合焊接工艺要求。
-
阻抗控制：对于高频电路，需要确认阻抗控制是否合理。
通过严格的审核，可以有效降造过程中的风险。3. 材料选择：决定PCB性能的关键
PCB的材料选择直接影响其性能和成本。常见的PCB基材包括FR-4、铝基板、高频材料等。根据产品的应用场景，选择合适的材料是PCB打样成功的关键。
材料选择要点： -
FR-4：适用于大多数常规电路，成本低且性能稳定。
-
铝基板：具有良好的散热性能，常用于LED照明和功率电路。
-
高频材料：适用于高频电路，如射频和微波应用。
还需要选择铜箔厚度、阻焊层颜色等，以满足产品的特定需求。4. 制造工艺：从板材到成品
PCB制造是一个复杂的多步骤过程，主要包括以下几个关键工艺：
（1）板材切割：根据设计尺寸切割基板。
（2）图形转移：通过曝光和显影工艺，将电路图形转移到铜箔上。
（3）蚀刻：去除不需要的铜箔，留下电路图案。
（4）钻孔：在板上钻出元器件安装孔和过孔。
（5）电镀：在孔内和表面镀上一层金属，增强导电性和焊接性能。
（6）阻焊层印刷：在非焊接区域涂覆阻焊层，防止短路。
（7）丝印：在板上印刷元器件标识和Logo。
每个步骤都需要精确控制，以确保PCB的质量和性能。5. 表面处理：提升PCB的可靠性和可焊性
表面处理是PCB制造的最后一道关键工序，主要目的是保护焊盘并提高焊接性能。常见的表面处理工艺包括：
（1）喷锡（HASL）：成本低，适用于普通电路板。
（2）沉金（ENIG）：具有良好的平整度和焊接性能，适用于高密度电路。
（3）OSP（有机保焊膜）：环保且成本低，适用于无铅焊接。
选择合适的表面处理工艺，可以显著提升PCB的可靠性和使用寿命。6. 测试与检验：确保PCB的质量
PCB制造完成后，需要进行严格的测试与检验，以确保其符合设计要求。常见的测试方法包括：
（1）电气测试：使用飞针测试或夹具测试，检查电路的连通性和绝缘性。
（2）光学检测（AOI）：通过高清摄像头检查PCB的外观缺陷，如短路、断路、焊盘缺失等。
（3）X射线检测：检查多层PCB的内部结构，特别是过孔和埋孔的质量。
只有通过所有测试的PCB，才能进入下一阶段。7. 组装与焊接：从PCB到完整产品
PCB打样的最后一步是组装与焊接。这一步骤将PCB与元器件结合，形成完整的功能模块。组装工艺包括手工焊接、回流焊和波峰焊等。
组装要点： -
元器件贴装：使用贴片机将元器件精确放置在PCB上。
-
焊接工艺：根据元器件类型选择合适的焊接方式，确保焊接质量。
-
功能测试：组装完成后，对模块进行功能测试，验证其性能是否符合设计要求。
通过以上步骤，PCB打样的完整流程得以完成，为后续的量产奠定基础。
